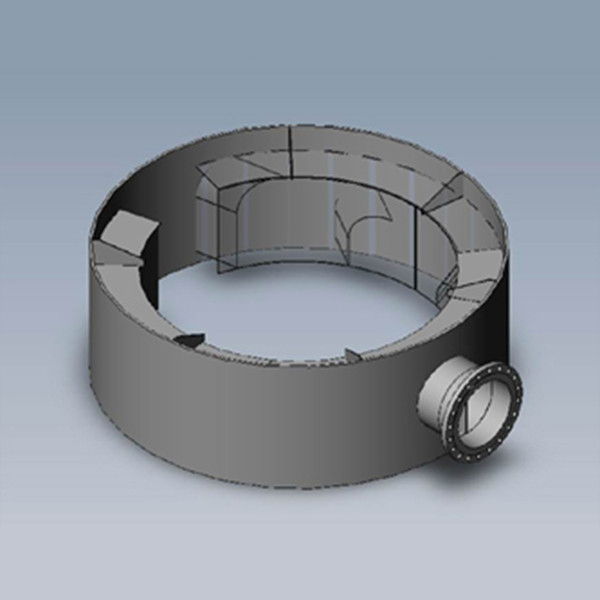

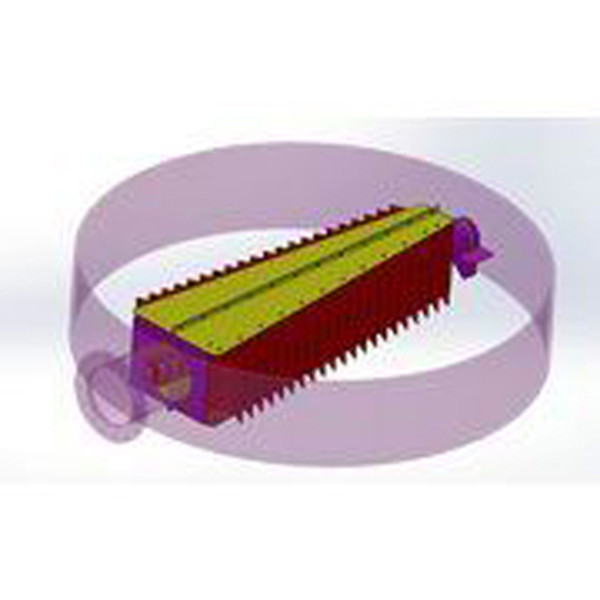

气液进料分布器

一、产品简介：

槽盘式气液分布器可用作填料塔内汽液分布器及消液体分布器。通常是由分流槽（又称主槽和一级槽）、分布器（又称副槽和二级槽）构成。一级槽通过槽底开孔将液体初分成若干流股，分别加入其下方的液体分布槽。分布槽的槽底（或槽壁）上设有孔道或导管，将液体均匀分布于填料层上。

二、产品特点：

萍乡市承雨化工有限公司生产的槽盘式气液分布器综合了溢流盘式和筛盘式液体分布器的特点，其抗堵性大为改善，避免了液体夹带的危险，升气管呈矩形，尽可能提供气液通过的自由空间（开孔率在30%以上，操作弹性可达1：10），压降低于500Pa，制作不受直径大小及材质的限制。

性能优良：多用型；抗堵塞，可用于较脏物料；较强的防止雾沫夹带性能；气液分布均匀；相对多级槽式分布器占有塔高较小；有高的操作弹性，可达10：1以上；分布器的压降较低。槽式液体分布器是通用的一种分布器，它具有较大的气流通道，大可达截面积的55%。

具有多功能：如可用作填料塔内汽液分布器及消液体分布器。通常是由分流槽（又称主槽和一级槽）、分布器（又称副槽和二级槽）构成。一级槽通过槽底开孔将液体初分成若干流股，分别加入其下方的液体分布槽。分布槽的槽底（或槽壁）上设有孔道或导管，将液体均匀分布于填料层上。

可拆型槽盘式气液分布器具有较大的操作弹性和极好的抗污堵性，特别适用于大气液负荷及含有固体悬浮物、粘度大的液体的分离场合，由于塔内件槽式分布器具有优良的分布性能和抗污堵性能，适用范围非常广泛。

 三、制造、安装要求：

1）支架与挡液帽先在塔外组装，将支架与升气管及支持板用螺栓连接后再进行挡液帽与支架的焊接。装入塔内前，再将螺栓拆除，到塔内进行组装。

2）对分块式的分布器，底边翻边法兰上的螺栓孔应与相联接的板配钻。

3）现场组装完成后，应将泪孔堵上后盛水试漏，各联接面的接缝处只允许局部有渗漏或个别占缓缓滴漏，不允许有束状漏流。同时观察喷淋情况，喷淋应均匀。

4）塔设备的制造中，要求分布器的支持圈与分布器支承梁的上端应在同一水平面上，上表面应平整，其平面度偏差应小于等于±1.0-1.5mm。当有多根梁时，梁与梁的中心距偏差应小于等于±2mm。梁的上表面不得高于支持圈的上表面，支持圈上表面的对接焊缝一律磨平。

5）可拆型槽盘气液分布器制造中对升气管上层及下层的喷淋孔（d2及d1）孔径偏差应严格控制，孔边应光滑，d2及d1钻孔方向应按液体流动方向（即从升气管外向内打孔）。同时制造中应保障分布器安装后，上层喷淋孔或下层喷淋孔均应在同一水平面上，同一层上的任意两个喷淋孔之间的水平偏差不得大于3mm。

四、执行标准：

我公司槽盘式气液分布器严格按照中华人民共和国化工行业标准JB1205《塔盘技术条件》及HG/T21585.1-1998《可拆型槽盘气液分布器》制造图进行制造和验收。
