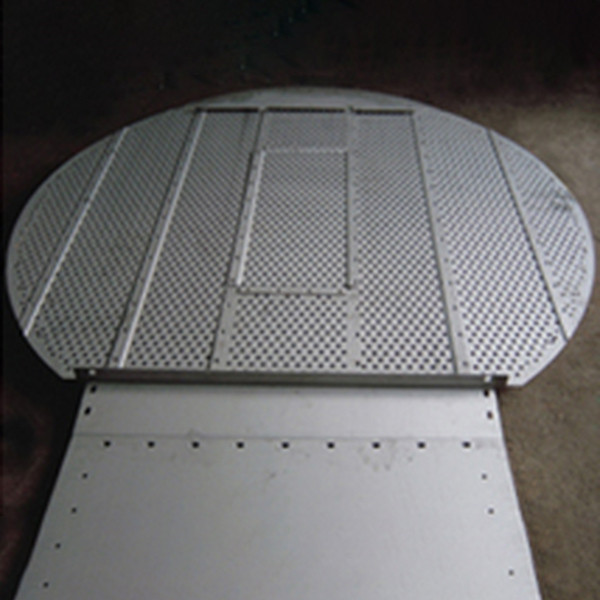

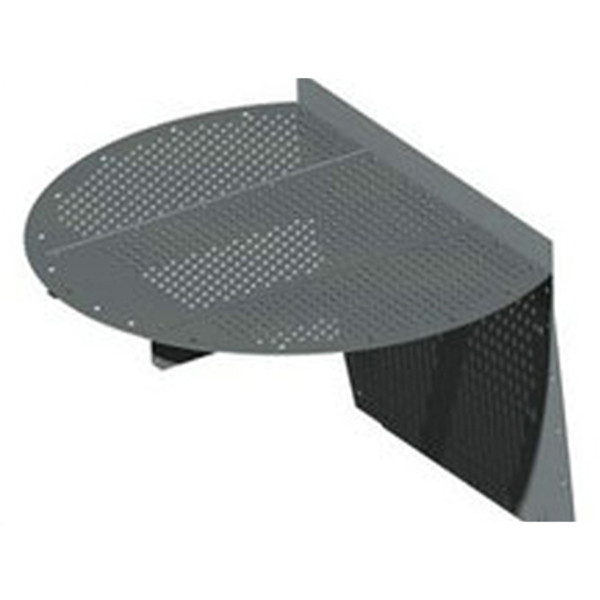

筛板塔盘

一、产品简介：

筛板塔盘是应用很早的塔盘形式之一，在无需 较高操作弹性要求的情况下，可用作一种低成本塔盘；我们可以提供所有现有常规筛板塔盘的设计，包括了用于提高蒸汽处理量的小孔，以及低压降的文丘里孔。

二、产品结构：

(1)筛板塔盘的整体结构

从总体上看，筛板塔的气液流动是呈逆流的，气体从下而上，液体从上而下。对于常规带有降液管的筛板，筛板上的气液流动则是呈错流型的，即液体水平流过筛板板面，气体从下而上穿过塔板。液体通过降液管从 一层筛板流人下一层筛板。气体穿过塔板上的筛孔鼓人液层，形成泡沫层，进行气液传质，然后离开泡沫层，上升到上一层筛板。

(2)筛板塔盘的筛孔

筛孔是筛板上的鼓泡元件。筛孔直径可以在很宽的范围内选取，一般为3~25mm。清洁物系可以选小一点的孔径，易堵物系则应选取大一些的孔径。为了减少加工量，近代大型生产装置多采用偏大的孔径。实验研究和生产实践表明，大孔径筛板的板效率并 不低于小孔径筛板，只是更容易漏液，有更多的雾沫夹带。因此，大孔径筛板的漏液线要高一些，雾沫夹带线要低一些，也就是操作范围要比小孔径筛板小。

三、产品特点：

萍乡市承雨化工有限公司生产的筛板塔盘，结构简单，造价低廉，气体压降小，板上液面落差小，生产能力及板效率均较泡罩塔板高。缺点：操作弹性小，筛孔小时容易堵塞，但只要设计合理，采用较大孔径，加之操作正确，可克服缺点，获得较满意的塔板效率。
